動力柜

動力柜，系戶內封閉式配電柜，柜體結構用薄鋼板彎制焊接或螺栓組裝而成，上下有通風窗，進出線電纜由底部引入。用戶有特殊要求，亦可在箱頂蓋板上開進線敲落孔或加裝母線室。其外殼防護等級不低于IP30。技術性能符合GB7251.1的標準要求。適用于戶內正常使用條件下，額定絕緣電壓為660V，額定工作電壓為交流380V，額定頻率為50HZ額定電流至630A的配電系統中作為工礦企業、住宅、機關、公共建筑等場所動力、照明及配電用。
使用環境
動力配電柜適用于下列條件
1、海拔高度不超過2000米。
2、環境溫度：周圍空氣溫度不高于+40℃，
3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。相對濕度在最高溫度為+40℃，時不超過50％，在最低溫度時，允許有較
高于溫度變化而可能偶然產生一般凝露。
結構
1、動力配電柜固定式結構外形及安裝尺寸見表。
2、動力配電柜組合形式，按一次分支方案采用單元型式組合。
3、動力配電柜組合式外形和安裝尺寸與固定結構一樣。
產品的成套性
動力配電柜附有裝箱單，產品合格證，產品說明書及必要圖紙，門鑰匙一把以及所供的備品備件等(裝RTO熔斷器的動力配電柜附手柄一只)。
安裝及使用維修
1、動力配電柜檢查合格后方可裝箱運輸。當產品抵目的地后，首先檢查裝箱是否完整。若動力配電箱不是立即安裝使用者，應將產品存
放在干燥清潔之處。
2、動力配電柜可按安裝圖進行安裝?；A(chǔ)槽鋼及螺釘由用戶自備，如系電纜出線，用戶除埋好基礎槽及底腳螺栓外尚須開具電纜溝。
3、動力配電柜組經安裝或檢修后在投入運行前必須進行下列項目的檢查和試驗。
a、檢查內部電器設備和線路是否符合原圖。
b、檢查并操作開關數次，是否靈活、正常。
c、檢查并試驗所有的表計及繼電器動作是否準確。

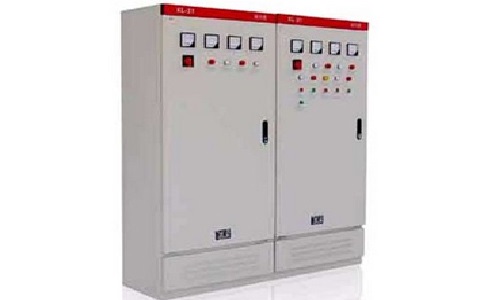

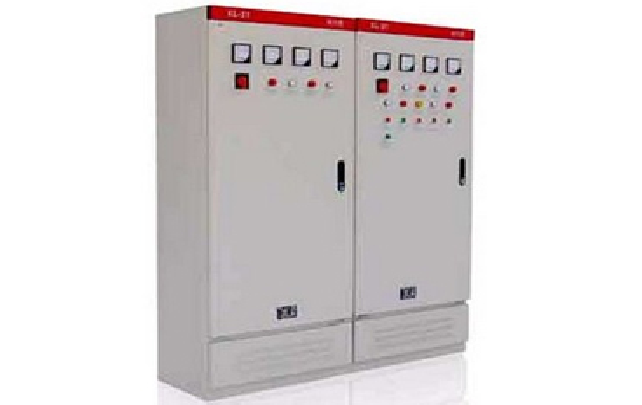

XL－21動力柜適用于工業與民用建筑中，作為交流50Hz，電壓500V以下，TN－C－S電力系統的動力配電電機控制和照明配電用。
本產品結構可由焊接式和型材組合兩種型式組成。操作安全、安裝靈活、接線方便、節省空間。
廣泛應用于工礦企業、學校、樓宇、機關、醫院等，作為配電和電機控制場合。
