YH-XF型消防自動巡檢控制設備

產品必要性

消防給水設備是各種滅火系統的重要組成部分，其基本性能的優劣、日常維護管理是否完善直接關系著被保護對象的安全。同時其基本性能與日常維護管理又存在著緊密的關系，一方面，日常的維護管理是消防給水設備維持基本性能的保證；另一方面，在消防給水設備的設計中也應該考慮到方便日常的維護管理。近年來“自診斷”和“免維護”的提法在許多非消防領域已經提出，這也給我們消防設備生產企業提出了一個新的課題。實際上消防設施與非消防設施比較，最大的不同之處就在于前者平時不用，戰時必須可靠的運轉；而后者是平時常用，而消防作戰時可以停用。雖然對消防給水設備來說，做到“免維護”目前是困難的，但做到“自診斷”還是可以實現的。

? ?近年來，消防給水設備在供水能力、設備體型和自動化程度等方面都有了長足的發展，但即使如此，對消防給水設備的“自診斷”也一直未能很好的解決。發生火災后消防給水設備不能正常運轉的火災案例屢見不鮮，各地消防部門在日常的防火檢查中發現的消防給水設備形同虛設的情況也比比皆是，主要問題如下：

? 1、消防供水設備的供電電源長時間中斷，使水泵根本無法運轉，消防水泵嚴重銹蝕，不能正常運轉；

? 2、消防給水系統的常開閥門被誤關使系統無法出水；常閉閥門被誤開使供水設備所提供的水量短路回流；

??3、系統的單向閥門閥瓣損壞或被雜物卡死，閥門開啟度不夠，局部水頭損失增加很多（在防火檢查和消防驗收中常見）；

? ?綜上分析上述問題，供電中斷和閥門的誤開、誤關這些人為原因造成；設備的銹蝕和損壞屬日常維護管理不善造成，這些問題的解決除加強管理外，采取技術措施也可以及早發現并促進及時解決。

產品設計

設計：公司擁有一批經驗豐富的專業化工程師，可以根據客戶的不同要求，設計出滿足各種性能的產品，中電光輝的目標是提供最可靠的產品，成為行業科技的先鋒！

? ? ? 生產：公司對生產過程全程控制，任何產品的每一道工序都經過測試并達到相關標準，所生產產品都能保證達到高于國家標準的質量和生產要求。

? ? ? 測試：產品出廠前經過嚴格的測試，直至符合質量要求后才允許出廠。

? ? ? 售后：公司配有專門人員提供遠程及項目現場的售后服務和技術培訓。

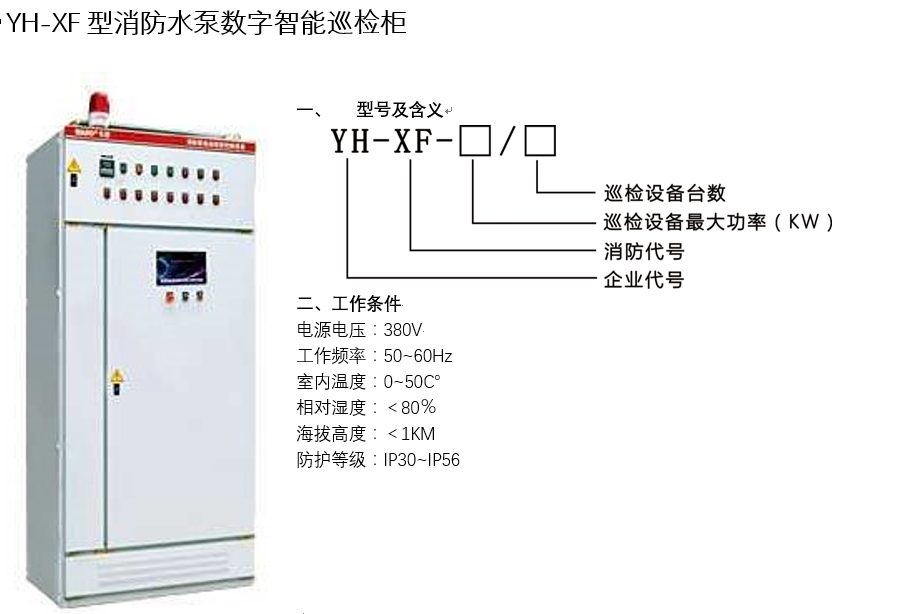

三、產品參數

雙路電源互投定期試驗時間可調（0~30天）	故障信息實時打印
巡檢天數可調（1~30天）	故障及啟泵命令實時短信發送
巡檢啟動時間可調（24小時）	通信接口
單臺泵巡檢時間可調（0~10分鐘）	GPRS無線通訊
水泵巡檢轉速可調（0~300轉/分）	RS485總線通訊
短信報警發射對象可設定（任意手機號碼）	以太網通信
信息記錄	消防接口
巡檢啟動時間（實時）	雙路電源供電（AC380VX2）
雙路電源狀態顯示及電源消失記錄	消防中控室模塊/停泵（有源DC24V）
巡檢時水泵的電流及轉速記錄（實時）	消防主管網壓力啟泵（無源常開點）
水泵故障時間類型記錄（實時）	消防中控室硬拉線啟動（無源常開點）
消防命令來源記錄（實時）	消火栓按鈕啟泵（無源常開/閉點）

???

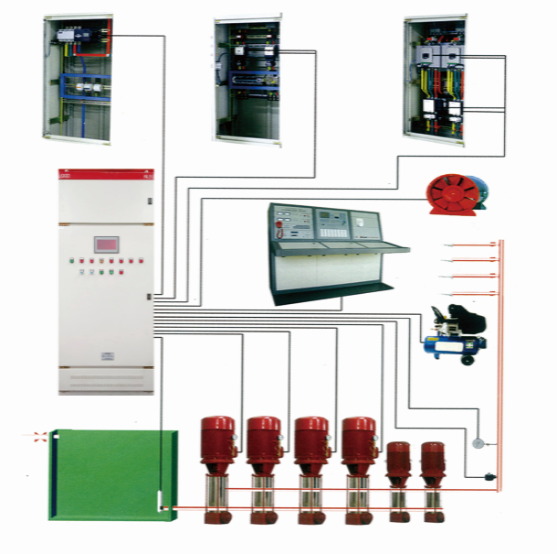

四、工作原理
GH-XF系列等消防給水設備自動巡檢試水監控系統是由主回路檢測及消防水泵低頻低壓試水兩部分組成，能完成對主控回路檢測及水泵的低頻自動試水。主回路監測時，主控單元只能同控制器輸出指令，逐一對主回路斷路器、接觸器進行監測，所有監測返回信號返回到智能控制器。主回路監測完成后，主控單元只能由制器發出下一個試水指令，依次對消防水泵進行低壓試水，出水口的壓力和流量值經過計算后與預先設定的水泵性能參數作比較，如果低于正常工作下限，發出聲光報警，顯示屏彈出警告信息。時間完成故障的上傳，通知相關值班人員進行檢修，確保消防設備萬無一失。
五、技術性能
01、本設備安裝接線方便，可與任何開關廠生產的控制柜配套使用。
02、具有手動和自動巡檢功能。
03、設自動巡檢裝置控制功能：成對消防泵、噴淋泵的智能低速自動巡檢控制，巡檢周期7天，每次巡檢單泵時間為2分鐘，巡檢時間及巡檢周期亦可根據實際要求從幾分鐘到幾十天任意調整。消防發生時，可編制控制器接到消防命令后自動瞬時停止巡檢，瞬間啟動消防泵，保證消防水泵火災時的正常運行。
04、具有過電壓、欠電壓、電源缺相、短路、過電流、過載等保護。
05、可實現消防設備雙電源、主回路及消防水泵的自動巡檢06、具備有聲、光報警及故障記憶功能，操作為彩色中文菜單清晰易懂，可記憶短路、缺相、過流、過電壓、欠電壓、通訊等故障便于運行人員檢修操作。
07、分析功能：通過巡檢界面顯示巡檢運行參數。
08、巡檢柜內裝有電力監控模塊、信發送模塊、打印模塊、巡檢模塊、PLC編程模塊及彩色巡檢界面等ABB、西門子國際品牌電器元件。
09、檢測運行中的狀態及操作過程，由彩色觸摸屏設定及顯示
10、容存儲及打印功能，對應故障的類型及發生的時間，顯示清晰易懂，一目了然。
11、有誤操作的智能保護功能，如設備處于手動狀態長時間未巡檢即報警，防止水泵的漏檢
12、具有完備的接口功能或通信功能，與終端計算機聯網，實現計算機遠程監控
13、消防泵或控制柜發生故障時均會立即發送短信到值班人員的手機上，且接收短信的手機號碼隨時可改，實現了真正的無人操作。

國家標準

1、GA27898中華人民共和國公共安全行業標準-固定消防給水設備的性能要求和試驗方法第二部分：消防自動恒壓給水設備

2、GB16806-2006中華人民共和國國家標準-消防聯動控制系統

3、GB50045-95中華人民共和國國家標準-高層建筑設計防火規范

4、GB50016-2006中華人民共和國國家標準-建筑設計防火規范

5、GB50084-2001中華人民共和國國家標準-自動噴水滅火系統設計規范

6、JGJ16-2008中華人民共和國國家標準-民用建筑電氣設備規范
